生產PCB電路板客戶需要提供什么資料?
很多客戶在找電路板廠家做PCB電路板組裝的時候，不知道需要提供哪些資料，且經常被問到這個問題，要回答這個問題，我們需要BOM(物料清單)和CPL(組件放置清單)數據。
這些文件通常由CAD系統生成并以ASCII格式輸出，格式因CAD系統而異，但這些文件中包含的信息很重要。
BOM必須包含以下信息：
MPN(制造商部件號)或供應商部件號。
部件的完整描述(包括適用的價值)
組件參考使用本部分的參考。
添加信息也非常有用：
生產廠家
供應商

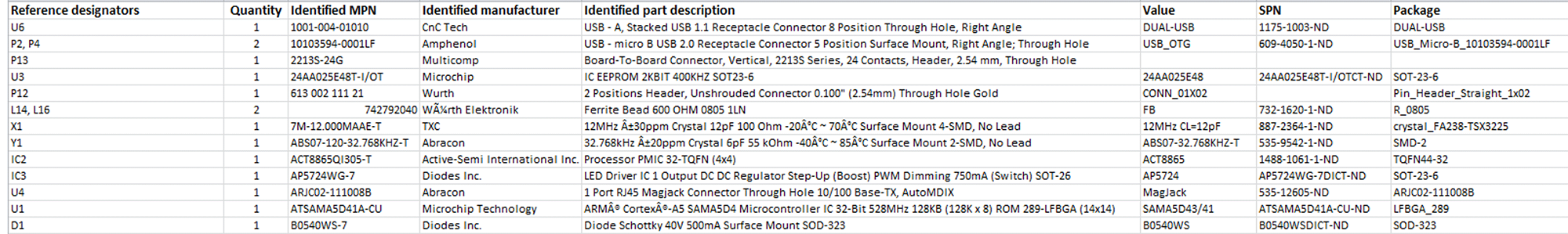

以下是BOM文件的示例
重要的是，包含組件參考標識符的每一行也包含所需的零件信息。
使用CPL，我們會自動將BOM中列出的元件疊加到PCB上，從而驗證元件在PCB上的位置。
CPL文件必須包含以下信息：
組件參考指示符(例如C1，L2，R3等)。
X和Y組件中心的位置。
取向
側面(頂部或底部)。
KiCAD和Eagle用戶的好消息，因為此信息已包含在.BRD或.KiCAD文件中。

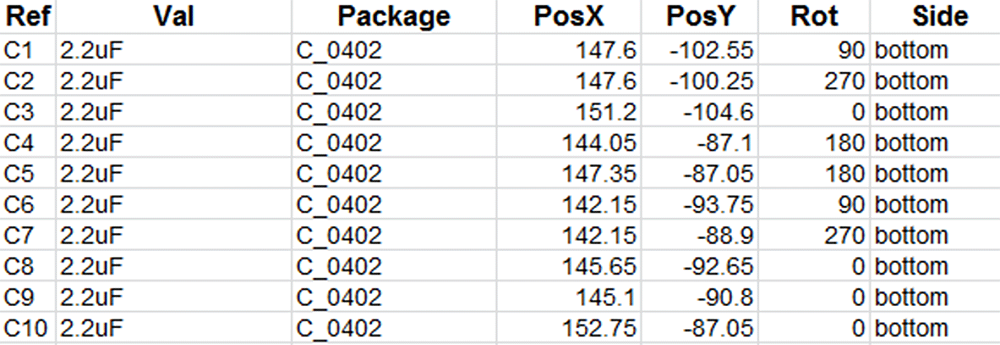

以下是CPL文件的示例。
其實簡單來說，這幾個資料即可工程BOM、設計資料、實物樣板、Gerber文件這些都可以。關于PCB電路板生產還不知道提供哪些資料的話，可直接聯系我們公司客服，電話或者在線咨詢都可以，PCBA資料提供郵件或者電話趕緊聯系我們吧!
