引言

　　當前的信息社會，電子行業飛速發展，作為電子行業基礎之一的電路板需求每年以10%～20%的速度在遞增，從而成為電子行業中的重要產業之一，然而其復雜的生產過程產生許多廢水。

　　PCB印刷電路板制造工藝流程復雜，其廢水所產生的污染物多樣，主要含有銅、鎳等重金屬離子、高分子有機物、絡合劑等。電路板生產廢水種類繁多，污染成份復雜，若不采取合理有效的處理工藝，使廢水穩定達標，將對環境造成嚴重的污染。針對電路板生產廢水的不同特點，在處理時必須對不同的廢水進行分流，采取不同的方法進行處理。

　　1 工程概況

　　以深圳市恒天偉業印刷電路板生產企業為例，公司主要產品為高階高密度互連積層板(HDI)，HDI 板的制作過程是多個雙面板的重復制作，主要生產工藝包括下料、內層板制作、壓層、鉆孔、沉銅、板鍍、外層制作、絲印阻焊油墨、字符印刷、鍍鎳金、熱風平整、防氧化處理、銑外形等。印刷電路板總體生產工藝流程圖見圖1。

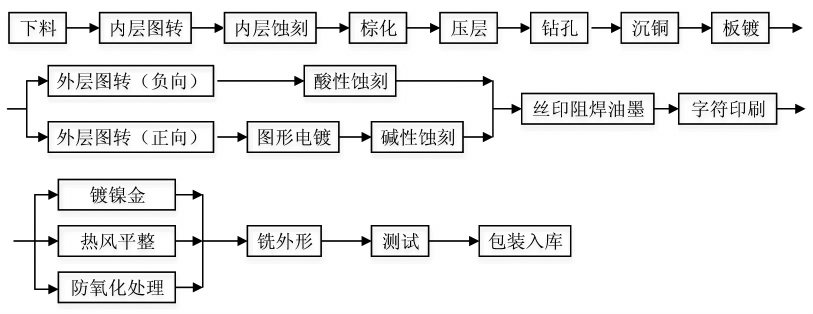

　　圖1 印刷電路板總體生產工藝流程圖

　　2 廢水水質特征

　　根據工藝特征將生產廢水分為八類：一般混合廢水(W1)、高濃度有機廢水(W2)、一般有機廢水(W3)、酸堿廢水(W4)、含銅廢水(W5)、絡合廢水(W6)、含鎳廢水(W7)、含氰廢水(W8)。各類廢

　　水水質特征如下：

　　(1)一般混合廢水W1：主要包括淋洗廢水、純水制備排濃水等污染物含量較低的廢水。一般混合廢水污染因子為pH、總銅、CODCr、氨氮等。此類廢水水量較大，CODCr濃度較低。

　　(2)高濃度有機廢水W2：主要來自顯影、退膜、除油、防氧化、除膠等工序，上述工序使用了甲酸等有機溶劑;此外，部分阻焊油墨和高分子感光膠膜溶解后轉移到廢水中，因此廢水中CODCr濃度高。

　　(3)一般有機廢水W3：主要來自于顯影、退膜等工序清洗廢水，廢水中CODCr濃度相對較高。

　　(4)酸堿廢水W4：主要來自于生產線洗缸的酸堿廢液，其主要污染因子為pH、CODCr等。

　　(5)含銅廢水W5：主要來自于微蝕、浸酸、棕化、酸洗等工序，其廢水含銅量相對較高，主要污染因子為總銅和CODCr 等。

　　(6)絡合廢水W6：主要來自于沉銅工序，該工序使用一定量的絡合銅，廢水中含有很強的金屬離子絡合物(如EDTA)，絡合廢水污染因子為總銅、CODCr等。

　　(7)含鎳廢水W7：含鎳廢水主要來自于鍍鎳工序，鍍鎳廢液及鍍鎳工序第一道漂洗水作為危險廢物處置，其余漂洗水進入預處理系統進行處理。此類廢水主要污染因子為pH、CODCr、總鎳。

　　(8)含氰廢水W8：主要來自于鍍金工序，鍍金藥液含有一定量的氰化亞金鉀，鍍金的第一道水洗，使用槽內的非流動水漂洗，當該槽漂洗水中所含金氰成份達到一定濃度時，與含氰電鍍廢液送交有資質單位進行處置(可回收金)，其余的漂洗廢水送往預處理設施處理。此類廢水主要污染因子為pH、CODCr、總鎳。

　　根據對該企業廢水水質調查資料，各類廢水水質指標見表1。

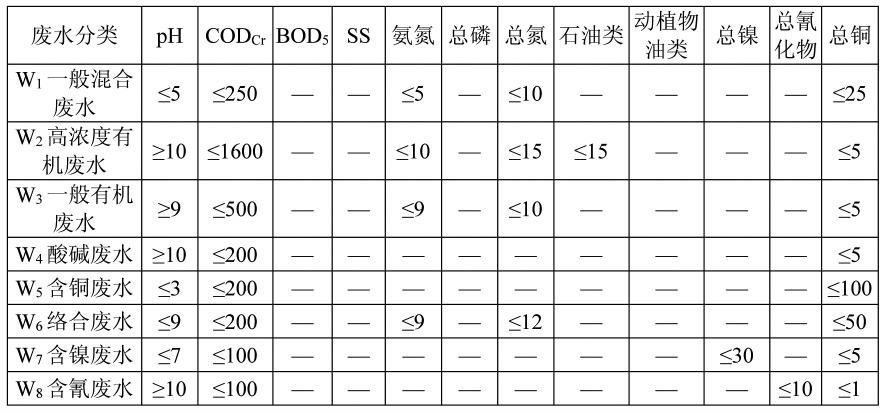

　　表1 各類廢水水質指標

　　3 廢水處理工藝

　　3.1 總體思路

　　由于各類廢水水質差異較大，該企業廢水處理工藝采取“分類收集—分質預處理—綜合處理”的設計思路。根據八類廢水水質特征，配套建設了五套預處理系統(2#～6#系統)和一套綜合處理系統(1#系統)。各股生產廢水在生產車間分流后，自流進入各處理系統廢水儲存池，再經各處理系統廢水提升泵提升進入各預處理設施進行處理，最后經綜合廢水處理設施處理后達標排放。廢水處理系統工藝流程圖見圖2。

　　圖2 廢水處理系統工藝流程圖

以上為PCB印刷電路板企業廢水的處理的技術方案
