無論您是建造房屋還是建造PCB，您都需要在工具箱中使用合適的工具。每個設計人員都需要使用CAD工具進行元件放置，但即使是基于命令行的CAD軟件也可用于精確放置元件。隨著現代電子設備在各個層面變得越來越復雜，設計人員需要能夠幫助加快基本設計任務的工具。

　　選擇正確的PCB設計工具需要權衡許多潛在的選擇。市場上有許多軟件包具有不同的功能，沒有人有時間處理每個軟件包的免費試用。其中一些設計平臺仍然使用20年前使用的相同過時工作流程。考慮到這一點，讓我們來看看每個設計師在PCB設計軟件中需要的一些基本工具。

　　原理圖設計和捕獲

　　您的電子原理圖就像房子的基礎。您在電路板上放置的所有內容都基于此基礎文檔。這個重要文檔顯示了電路板所需的組件，連接方式以及電源和接地連接的位置。使用正確的原理圖編輯器，您可以輕松規劃布局并注釋您的電路板。

　　使用原理圖編輯器可以使您的電路板井井有條，但是一旦您的設計變得更加復雜，使用單個原理圖可能會變得難以處理。一旦開始在電路板上包含多個功能，就可以通過使用分層原理圖來保持組織。這允許您根據組件與功能塊的匹配方式將組件分成不同的原理圖，并且可以在原理圖之間定義父子關系。

　　使用多通道PCB設計工具不僅可以幫助您保持井井有條，還可以輕松復制分層原理圖中的組件組。一旦你捕獲你的原理圖作為初始布局，部件的這些重復的組被轉移到新的董事會。然后，您可以開始在組件之間布線，以及放置電源和接地連接。

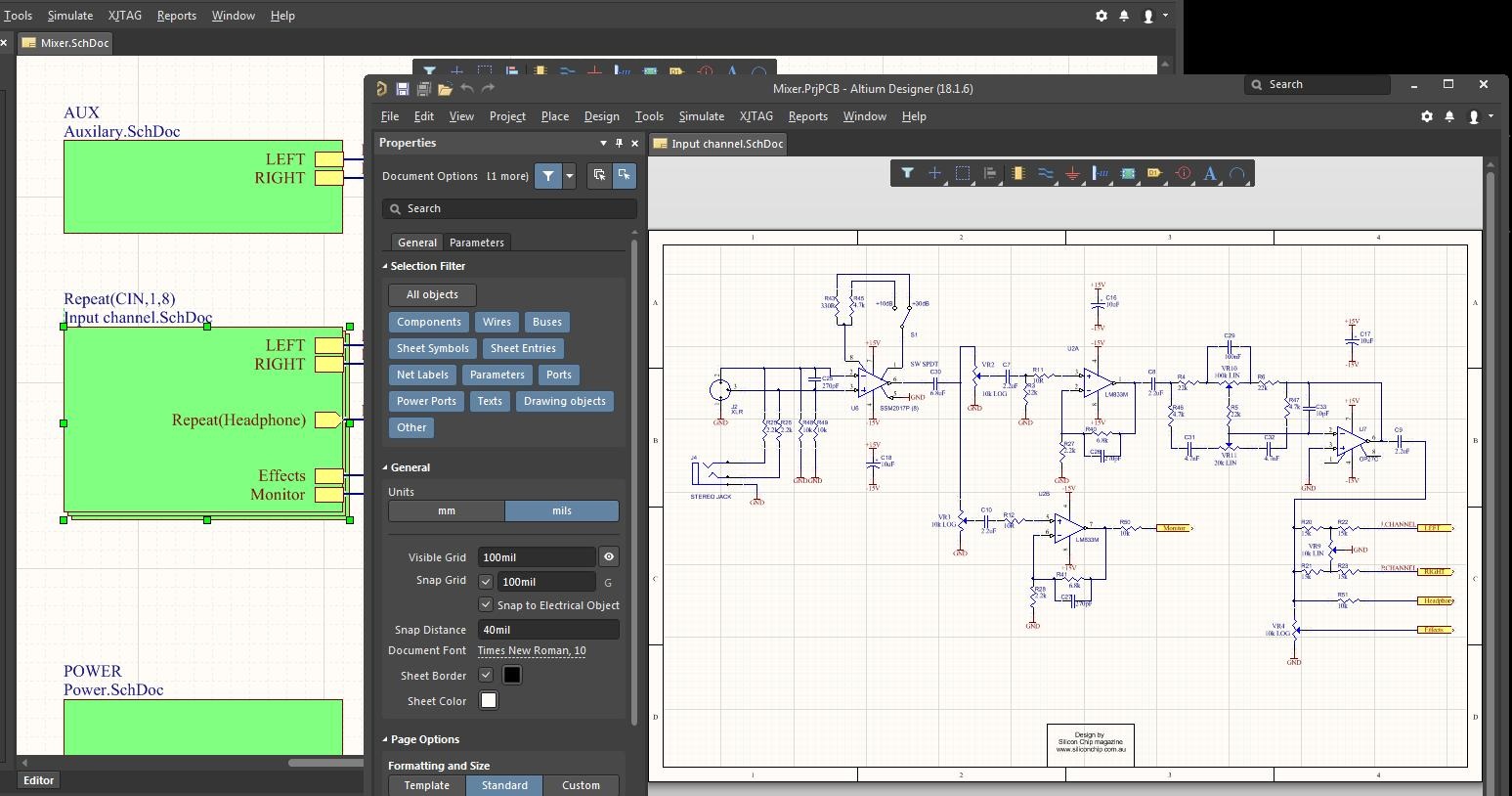

　　分層原理圖可幫助您定義PCB中不同塊之間的關系

　　路由功能

　　將原理圖捕獲為初始布局后，您的CAD工具將隨時待命，以幫助您放置組件和布線跡線。路由是定義板上組件之間物理連接的關鍵任務。通過簡單的設計，手動布置每個連接并根據您的設計規則檢查布局是一件容易的事。但隨著您的電路板變得越來越復雜并且所需的互連數量增加，可以自動化路由過程的工具可以為您節省大量時間。

　　自動路由器和交互式路由器的優點之間的爭論似乎是永恒的。對于不涉及差分對，大量信號網絡或互連上過孔數量限制的簡單電路板，自動布線器仍然可以產生合適的布局。請注意，在這些情況下，如果您可以定義適當的路由策略，您的自動布線器將產生更好的布局。

　　這就是自動交互式布線成為重要的PCB設計工具的地方。一個自動交互式布線混合自動布線和交互式布線的最好的方面。您可以為給定的信號網絡在互連上手動定義航點，該工具將自動在源組件，這些航點和您的負載組件之間路由網絡中的跟蹤。

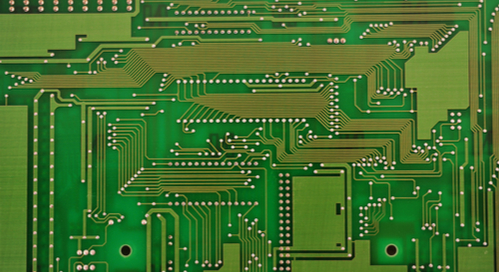

　　使用自動交互式路由器可以更輕松地創建這種類型的布局

　　信號完整性和功率傳輸分析

　　在信號完整性方面，現代數字IC的切換速度足夠快，確保信號保持清潔成為幾乎所有設計人員的重要考慮因素。確保信號完整性確實需要為您的特定應用設計正確的層堆棧，跡線幾何和地平面。所有這些都是CAD，路由和電路板設計工具的任務。

　　如果使用正確的信號完整性包，則可以檢查不同網絡中的反射和串擾波形。這有助于您確定何時需要終止以及應在不同的跟蹤中使用哪個匹配網絡。

　　在電力傳輸和熱管理方面，使用電力傳輸網絡分析儀(PDNA)可以確定整個走線，電源和接地層以及過孔的IR損耗。您的PDNA應使用直觀的輸出格式產生電壓和電流密度結果。最好的工具將向您顯示交互式彩色地圖，使您可以直觀地檢查您的電路板是否存在潛在的電源熱問題和過多的IR壓降。

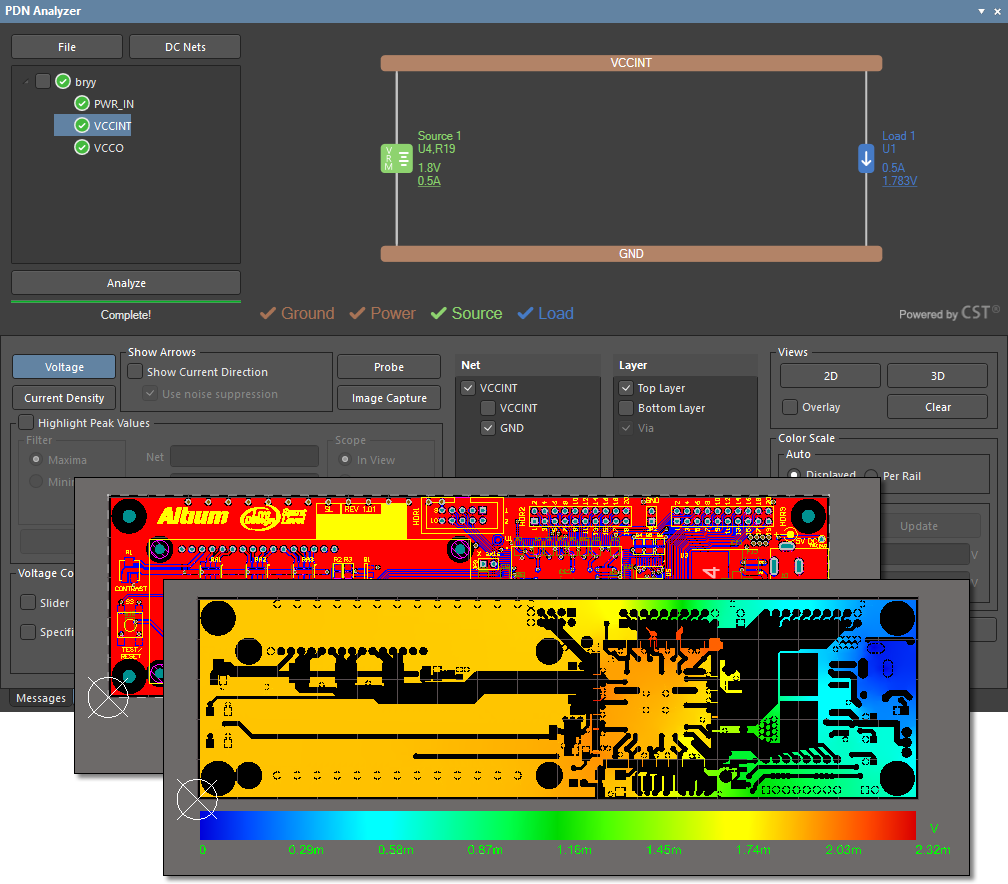

　　彩色地圖顯示整個PCB的電力輸送

　　基于規則驅動引擎的PCB設計工具

　　也許PCB設計中最重要的部分是確保您的設計符合基本設計規則。在創建布局時，您的設計功能應根據這些規則檢查設計數據，以便您快速識別問題并根據需要進行更正。您的設計規則還可以限制CAD和路由功能的功能，幫助您遵守設計的重要標準。

　　其他PCB設計包將這些重要功能分成不同的程序，迫使您在程序之間移動時導出和重新導入數據。當新版本發布時，您將不得不設計一個復雜的解決方法，并且存在您的舊數據突然變得無法訪問的真實風險。此環境中的工作流程和界面在設計工具中不一致，這會加劇學習曲線并降低設計效率。
